Насосы циркуляционные HP (Watts)

Циркуляционный насос серии НР предназначен для открытых, закрытых отопительных систем с температурой воды до 110°С, также для промышленных систем с гидравлической циркуляцией и систем охлаждения. Возможно применение антифриза: циркуляционный насос может использоваться при соотношении смеси вода/гликоль до 1:1, при этом необходимо учитывать измененные гидравлические характеристики насоса и системы. Циркуляционные насосы НР не предназначены для использования в области водоснабжения (питьевая вода).

Максимальное рабочее давление 10 бар.

Нашли дешевле? Напишите нам

Описание:

Циркуляционный насос серии НР имеет барабанную конструкцию с использованием ротора мокрого типа. Корпус чугунный, окрашен в темносиний цвет. Крыльчатка и ротор – формованное литьё, вал и подшипники имеют износостойкое покрытие. «Запускающий винт» имеет дополнительную функцию удаления воздуха.

Максимальное статическое давление 10 бар (102 м вод. ст.), минимальное       0,3 м вод. ст.

Максимальная температура воды 110 °С, максимальная температура окружающей среды 55 °С . При циркуляции воды 110 °С минимальный динамический напор 11 м вод. ст. обеспечивает отсутствие кавитации и бесшумную работу насоса. .

Насосы серии HP имеют трехступенчатую регулировку cкорости вращения.

Резьбовые подключения 1 1/2" (по запросу - 2"), с уплотнительными кольцами, без накидных гаек. Монтажная длина 180 мм, Ду 25. Гарантия 3 года.

Монтаж и пуск в эксплуатацию:

• рекомендуемое положение при монтаже - с горизонтально расположенным валом;
• возможна установка насоса «электродвигателем вверх», однако в этом случае возникает опасность неполной смазки подшипников из-за скапливания избыточного воздуха;
• допустима установка насоса как на подающем, так и на обратном трубопроводе системы;
• при монтаже следует избегать возникновения механических напряжений;
• необходимо обеспечить надежное удаление воздуха из системы;
• до и после насоса рекомендуется установка запорной арматуры;
• установка насоса осуществляется только после проведения всех работ в системе трубопровода и завершения ее промывки;
• к насосу должен быть обеспечен свободный доступ во время эксплуатации системы;
• в нормальном режиме эксплуатации наружная поверхность корпуса может испытывать значительный нагрев, что не нарушает его функционирования, но должно учитываться обслуживающим персоналом;
• для того, чтобы изменить положение электродвигателя относительно корпуса насоса, необходимо отпустить четыре крепежных винта на корпусе насоса, повернуть электродвигатель насоса в желаемое положение, винты затянуть и проверить вращение вала;
• при монтаже следует соблюдать направление стрелки на корпусе насоса;

Электрическое подключение:

• следует обеспечить надежное заземление насоса;
• включение насоса осуществляется только после того, как система заполнена водой и приведена в рабочее состояние;
• электрическое подключение должно осуществляться специалистом согласно действующим техническим нормам, с учетом цветового обозначения контактов.

Кабель должен быть снабжен штекерным разъемом или выключателем с минимальным расстоянием между контактами 3 мм. Минимальное сечение кабеля – 0,75 мм².

Удаление воздуха:

• удаление воздуха из насоса осуществляется автоматически при заполнении системы;
• оставшийся после ввода системы в эксплуатацию воздух может быть причиной шума, который прекращается после окончательного удаления воздуха из системы в процессе эксплуатации;
• при необходимости удаления воздуха следует вывинтить восьмигранную головку вала, боковым нажатием на нее (отверткой или похожим инструментом) удалить воздух до появления воды, после чего завинтить головку вала

Если насос при включении не прокручивается, а также для проверки вращения вала необходимо:

• отключить насос;
• перекрыть запорную арматуру до и после насоса;
• восьмигранную головку вала вывинтить и вытянуть на себя до зацепления с валом;
• прокручивать вручную восьмигранную головку, пока движение вала не станет свободным;
• восьмигранную головку вала вернуть в рабочее положение;
• открыть запорную арматуру до и после насоса;
• включить насос.

Регулировка мощности:

Мощность насоса регулируется изменением скорости вращения вала. Переключение между тремя ступенями осуществляется переключателем скоростей. Значения мощности и напора для каждой скорости см. в таблице.

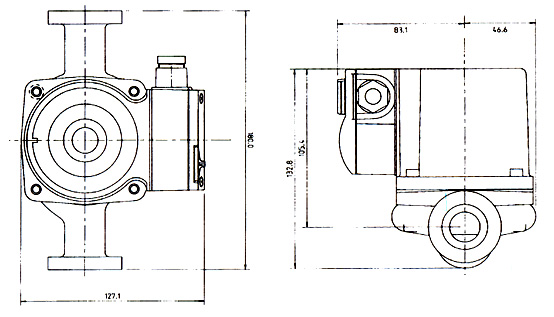

Размеры и технические характеристики:

• рабочее напряжение: 220 В, 50 Гц
• макс. температура воды: 110°С
• макс. температура окружающей среды: 40°С
• макс. рабочее давление: 10 бар

Гидравлические характеристики (напор (м) / расход (м³)
